レジンを濾過する

更新日:2023年11月24日


レジンを濾過

造形不良の大きな要因として、レジンタンク内のレジン中に浮遊している、またはFEPフィルムに張り付いた"レジンごみ"や、空気中のホコリの混入があります。定期的に濾過してレジンごみやホコリを取り除きましょう。






レジンの濾過が必要な時

以下のような場合には、レジンタンクに入ったレジンを濾過しましょう。


  1. 全体的、部分的に造形が失敗する

    1. タンク内のレジンにレジンごみがある場合があります。レジンを撹拌して確認し、濾過して取り除きましょう。

  2. 硬化したレジンごみがFEPフィルムに張り付いている、または浮遊している

    1. 目に見えて分かるゴミはすぐに取り除いてください。目に見えなくても、細かいサポート材の欠片が張り付いていたり浮遊していることがあります。

  3. ホコリが浮遊している

    1. 前回のプリントから少し間が空いたり、ホコリの入りやすい環境に3Dプリンター設置しているとレジンにホコリが入りやすくなります。造形不良や造形精度が下がる原因になりますので、濾過しましょう。

  4. FEPフィルムの交換時

    1. レジンを一時的に移し替える必要がある時には、濾過をしておきましょう。濾過せずに購入時のボトルに移すと、レジンごみが混ざることがありますので注意してください。

  5. 長期間使用する予定がない場合

    1. レジンを長期間入れたままにするとFEPフィルムの劣化が進むため、濾過して購入時のボトルに移してレジンを保管してください。




作業時の注意事項

  • 作業時には必ず換気を行い、手にニトリルグローブを着用してください。レジンは皮膚刺激やアレルギー性皮膚反応を起こすことがあります。レジンが皮膚に付着したら、石鹸と水で念入りに洗い流してください。

  • 可能な限り日光や蛍光灯の当たらない、周囲が見える程度の暗所で作業してください。レジンが紫外線に当たると硬化反応が起こり劣化してしまいます。




用意するもの

  1. レジン濾過セット

  2. ニトリルグローブ

  3. 新聞紙等 (周囲の汚れを予防するもの)

  4. 撹拌用カード (プラスチック製のトランプや画用紙)

  5. ペーパータオル

  6. 洗浄用アルコール







手順① 周囲の汚れを予防する

新聞紙などを敷いて、周囲を汚さないように予防します。

周囲の汚れを予防

手順② 濾過セットの準備

上部の写真のように濾過フィルターをカップにセットします。

便利なレジン濾過セットはこちらからお求めいただけます!



レジン濾過セット


レジン濾過セット

1,000円








手順③ レジンを撹拌(かくはん)する

撹拌用カードを使用してレジンタンク内のレジンを撹拌します。

同時に硬化したレジンごみがタンク内にないか確認しましょう。

レジンを撹拌する


大きなものはこの段階で取り出しておきます。

レジンから異物を除去


ポイントの説明

実は...レジンの撹拌はとても大事!

レジンの撹拌には2つの役割があります。

①レジンごみがないかの確認

硬化したレジンごみがFEPフィルムに張り付いていたり、レジン中に浮遊した状態

のままプリントを開始してしまうと、FEPフィルムやLCDスクリーンに多大なダメージを与え、故障を引き起こす原因になります。プリント開始前には必ずレジンの撹拌を行い、異常がないか確認しましょう。

②分離したレジンの成分を均等にする

レジン中の成分は分離し沈殿しやすいです。プリント開始前には必ず攪拌を行い、造形不良を予防しましょう。





手順④ レジンを濾過する

フィルタ越しに、タンク内のレジンをカップにゆっくりと数回に分けて、こぼれないように気をつけながら注ぎます。

レジンを濾過フィルターに流し込む

※Fotoシリーズ用のレジンタンクには注ぎ口がありません。四方どちらからでも注ぐことはできますが、タンクの淵にレジンが付き、垂れやすくなりますのでご注意ください。



撹拌用カードを使用し、かき集めながらしっかりと最後まで注ぎ入れましょう。

レジンをすべて濾過




手順④ フィルムに付いたレジンごみをフィルムから剥がす

フィルムに付着している硬化したレジンを剥がす方法は2通りあります。



①軽く張り付いている場合

造形物の端に撹拌用カードを差し込むとスッと動いて剥がれます。

張り付いた異物を除去
張り付いたレジンを除去


② ①で剥がれなかった場合

FEPフィルムの裏側から造形物の底面を指で軽く押すと、ペロッと剥がれてきます。

フィルムを裏から押す

異物がはがれた様子




手順⑤ レジンタンクを清掃する

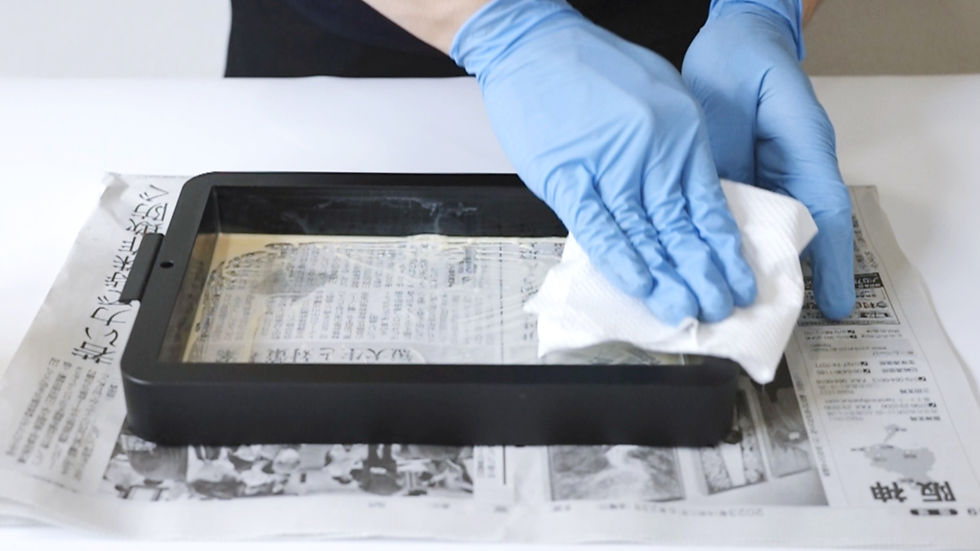

最後に、汚れてしまったレジンタンクを洗浄用のアルコールとペーパータオルを使って清掃しましょう。


注ぎ口として使用した角は特に汚れがついていますので、

そこを中心に丁寧に拭き取ります。

レジンをふき取る


側面や、FEPフィルムの裏面にもレジンが付きますのでしっかり拭き取りましょう。

ネジ穴の中にもレジンが入りやすいので拭き取っておきましょう。

レジンタンクの全面を清掃



レジンの濾過が完了した人

お疲れ様でした!

以上がレジン濾過の手順でした。失敗のない造形をするためにはレジンごみを取り除いておくことが欠かせません。レジンごみによってLCDスクリーンが割れてしまうような故障につながることがありますので、定期的に行いましょうね!
