サポートを生成

UNIZのソフトウェアは複数のサポートパラメータオプションを提供しています。サポートのパラメータを調整すると、ユーザーの設定に関する知識に応じて、印刷結果が改善されたり印刷が失敗をなくす可能性があります。

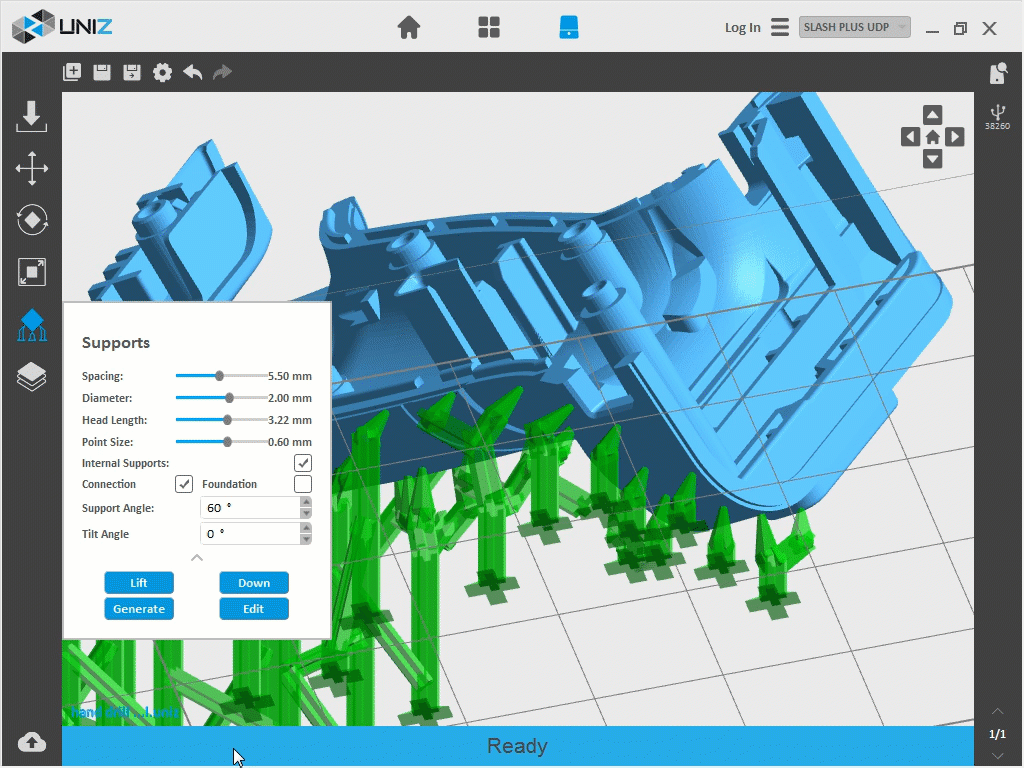

サポートを生成するには2つの方法(自動生成と手動編集)があります。左側の[サポート]ボタンをクリックして設定ダイアログボックスを開きます。


















サポート材(支柱と接触点など)

サポートは4つのパートで構成されています。

Head(ヘッド)

Body(ボディ)

Connection(コネクション)

Base(ベース)


Baseの面積を広くした場合は造形物がプラットホームに付くのを確実にします。Connectionは複数の長いサポートを補強するのに使用されています。

Headはモデル表面に対して垂直であり、サポート材がモデルに固着するのを防ぎ、サポート材の除去を容易にします。





サポートパラメータ

Spacing(間隔)

Spacingは、サポート材の水平距離を自動的に設定します。

Diameter(直径)

Diameterは、サポート材の太さを設定します。


Head Type(ヘッドタイプ)

Head Type は、造形物とサポート材の接触する位置に生成され形状はボール型です。ヘッドタイプの設定によってサイズを変更することができます。

Head Length(頭の長さ)

モデルのサイズ、中空部の容積、および支持体の厚さにより、支持体とモデルの固着を避けるためにヘッドの長さを異なるように設定する必要があります。

Touch point Size(タッチポイントサイズ)

セットアップ時にサポートとモデルの間のタッチポイントサイズを考慮する必要があります

小さなタッチポイントは簡単に削除できますが、モデルの重量が大きすぎるために印刷できないことがあります。大きな接触点は支持体の信頼性を向上させるが、モデル表面の細部と重なって除去に関する問題を引き起こすか、またはモデル表面品質の低下をもたらす可能性がある。

Base Type(ベース形状)

4種類のベース形状があります。

Point(ポイント):脱離のリスクは「中」、使用材料は「小」。脱離防止としてサポート径を3mm以上太くすることを推奨。

Linere(ライン):脱離のリスクは「小」、使用材料は「小」。

Triangular(三角):脱離のリスクは「小」、使用材料は「中」。プラットフォームから外す作業も楽なように端に傾斜がついている。

Full(平面):脱離のリスクは「小」、使用材料は「大」プラットフォームから外す作業も楽なように端に傾斜がついている。

Base Thickness(ベース厚)

底材の厚みはここで設定されます。

推奨値は1.0mm以上です。

Internal Supports(内部サポート)

[内部サポート]のボックスにチェックマークを付けると、モデルの張り出した部分にサポートが作成され、自動サポート生成を使用したときにサポートが追加されるようになります。内部サポートがないと、ぶら下がっている部分の印刷が失敗する可能性があります。左の写真は内部サポート付き、右の写真はサポートなしです。このオプションはデフォルトでチェックされています。


Connection

Long supports are unstable in structure. Ticking the Connection box will add connections between long supports which reinforce their stabilities. The left picture below is with connections and the right one is without. This option is ticked by default.


Support Angle

Supports will be generated where the angle of the model part surface and the horizontal direction is smaller than the Support Angle, otherwise they will not be generated. Bigger Support Angle will create supports for wider scope of model part. Set this value to prevent generating supports at steep places and to eliminate unnecessary supports. Users can manually set the angle ranging from 45°to 75°, and the default angle is 60°.


Tilt Angle

To ensure discontinuous exposure in part area under UDP mode, supports need to be tilted. Users can manually set the tilt angle ranging from 0°to 20°, and the default angle is 0°. The left picture below is with vertical supports and the right one is with tilted supports.



Automatic Generation

Select the model needs to add supports and adjust the parameters


サポートの自動生成

Lift and Down

Clicking the Lift button will raise the selected model up 5mm from the platform.

Clicking the Down button will put the selected model down onto the platform.

Generate

Clicking the Generate button will start the automatic supports generation for the selected model by the software. The existing supports will be eliminated before the new supports generation.


Manual Edit

All supports could be edited after switching to the Manual Edit mode no matter if they are selected or not. Only four parameters including Diameter, Head Type, Head Length and Touch point Size are adjustable in Manual Edit, and the other parameters will be the set values.


マニュアル編集

TIP

The Lift, Down, Generate buttons are only enable when a model is being selected and activated.



Enter/Exit Manual Edit

Clicking the Edit button will enter the Manual Edit mode where the model is gray and the supports are green. The supports bases will displayed as points even the Base Type is not Point for easily modifying their positions.

Clicking the Edit button will enter the Manual Edit mode where the model is gray and the supports are green. The supports bases will displayed as points even the Base Type is not Point for easily modifying their positions.

Clicking the Edit button again will exit the Manual Edit and enter the Automatic Generation.

Select Support

The software offers two ways for selecting supports: clicking one support or dragging a box to cover many supports. The selected supports will be highlighted.

Add Support

Trace mouse cursor over the model and there will be a line perpendicular to the model: when the line is green, clicking the surface will add a support; when the line is red, it means there is no need to add a support.

Modify Support Position

This function is applicable only when a single support is selected.

Left click on the support head and drag it to the target position to release, and the position of the support head will be modified.

Left click on the support base and drag it to the target position to release, and the position of the support base will be modified.

Dragging the base of the internal support onto the platform will change the internal support to non-internal support.

Dragging the base of the non-internal support onto the model will change the non-internal support to internal support.

Hold down the Shift key and drag the heads of simple supports in contact with the platform the supports will move as a whole.

If the model turns red during dragging, it means supports are invalid at this position.

Modify Support Attribute

Select one or more supports and then modify the four parameters including Diameter, Head Type, Head Length and Touch point Size. The corresponding attributes of the model will be updated simultaneously.

Delete Support

Click the Delete button to eliminate the selected supports.


Notes

Overhung Structure

In SLASH machines printing is layer by layer. If a point or a line or a plane is isolated and overhung in one layer, it will fall into the resin tank after cured. Users need to find all islands and overhung areas and add supports there.

Solid Model

When printing the large and solid model, please use thick supports and high support density by even distribution to provide enough support. Another possible way to reduce the quality of the model is to hollow it when slicing.
